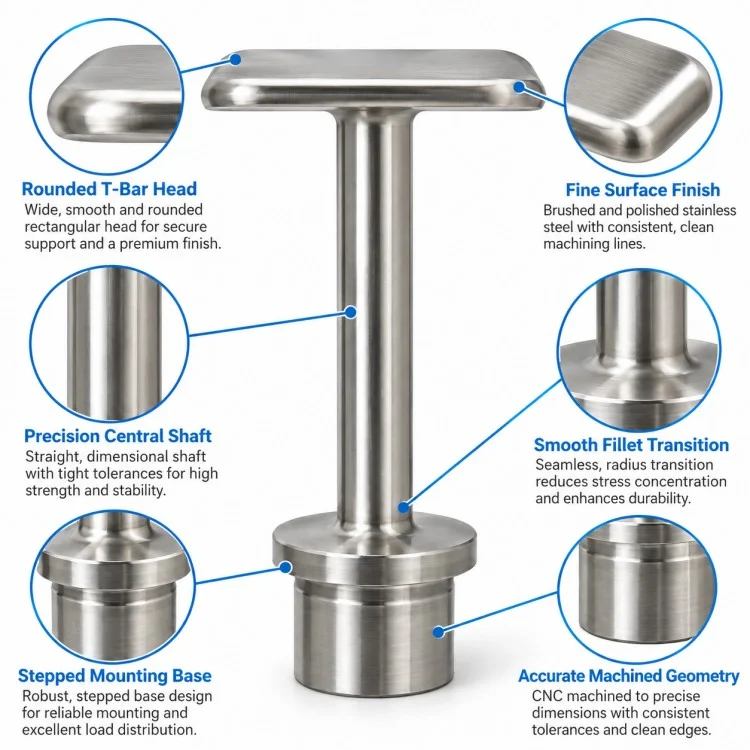

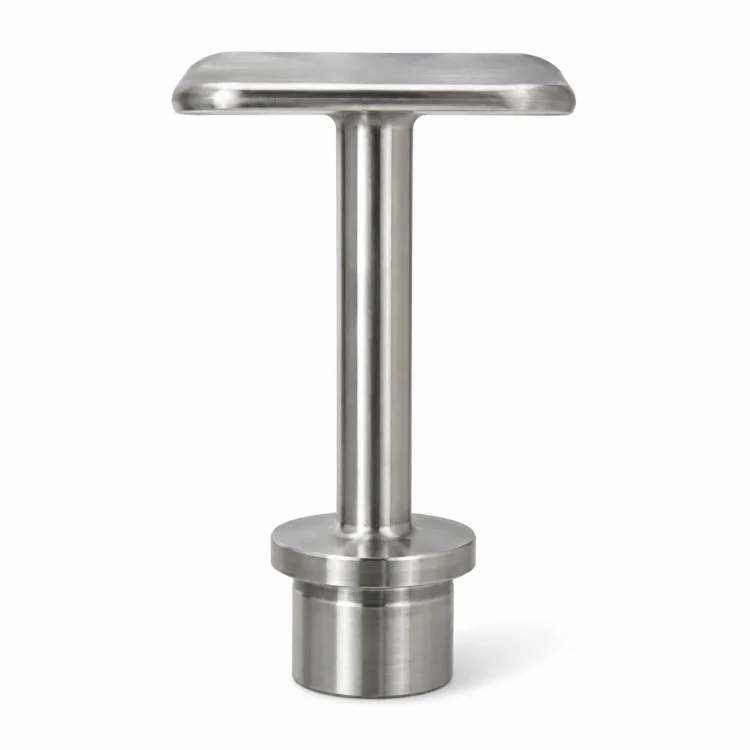

Xiangxing Xinè un fornitore di componenti per alberi a gradini con testa a T lavorati a CNC per assemblaggi meccanici personalizzati. Il design combina un'ampia testa rettangolare con uno stelo rotondo sottile e un'estremità cilindrica a gradini. I bordi della testa arrotondati e le transizioni tra le sezioni possono essere definiti per adattarsi alla struttura di accoppiamento e ai requisiti di movimentazione.
La personalizzazione si concentra sulla relazione tra testa, stelo, spalla e diametro finale. I clienti possono specificare la lunghezza complessiva, l'orientamento della testa, la posizione delle spalle, i raggi di transizione e le dimensioni che controllano l'adattamento dell'assieme. Eventuali filettature, fori o funzionalità aggiuntive richieste devono essere identificate nel disegno per la revisione.
Il percorso di produzione viene selezionato dopo aver valutato il materiale, la geometria, la quantità e la finitura. Le superfici visibili e le superfici di raccordo possono avere criteri di accettazione separati, aiutando a mantenere l'aspetto richiesto controllando al contempo le dimensioni funzionali.
| Parametro | Descrizione |
| Struttura del prodotto | Testa a T rettangolare, stelo rotondo, spalla circolare ed estremità cilindrica |

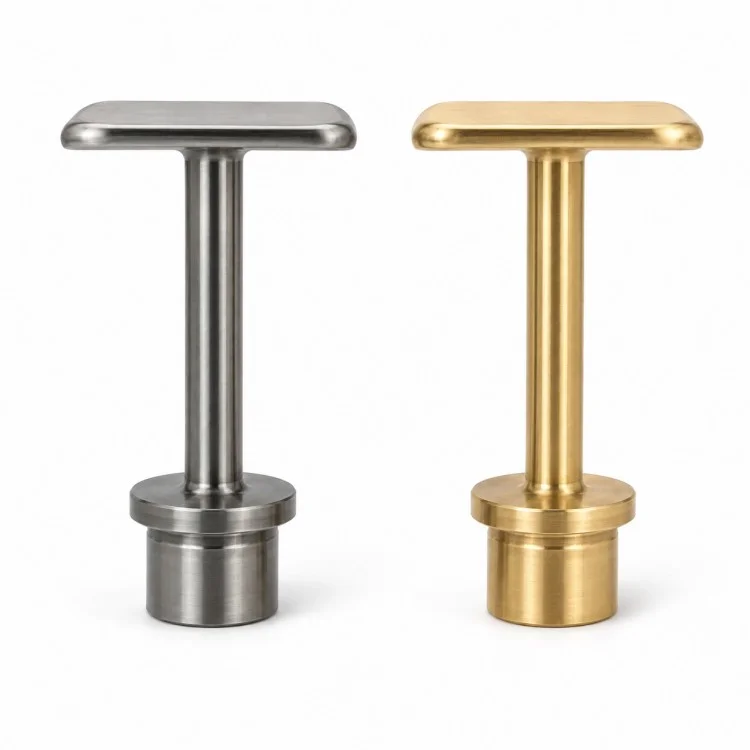

| Opzioni materiali | Acciaio inossidabile, lega di alluminio, ottone, rame, acciaio al carbonio o acciaio legato, soggetti a revisione tecnica |
| Lunghezza totale | Personalizzato a disegno |
| Dimensioni della testa | Lunghezza, larghezza, spessore e raggi degli angoli specificati dal cliente |
| Diametro dello stelo | Personalizzabile in base alle esigenze strutturali e di montaggio |
| Dimensioni spalla/estremità | Diametro, spessore, lunghezza e accoppiamento definiti dal disegno |
| Requisiti geometrici | Rettilineità, coassialità, perpendicolarità e orientamento della testa come specificato |
| Tolleranza di lavorazione | Confermato per le singole funzionalità dopo la revisione del disegno |
| Itinerario di produzione | Tornitura e fresatura CNC; metodo di preparazione e assemblaggio del grezzo valutato per progetto |

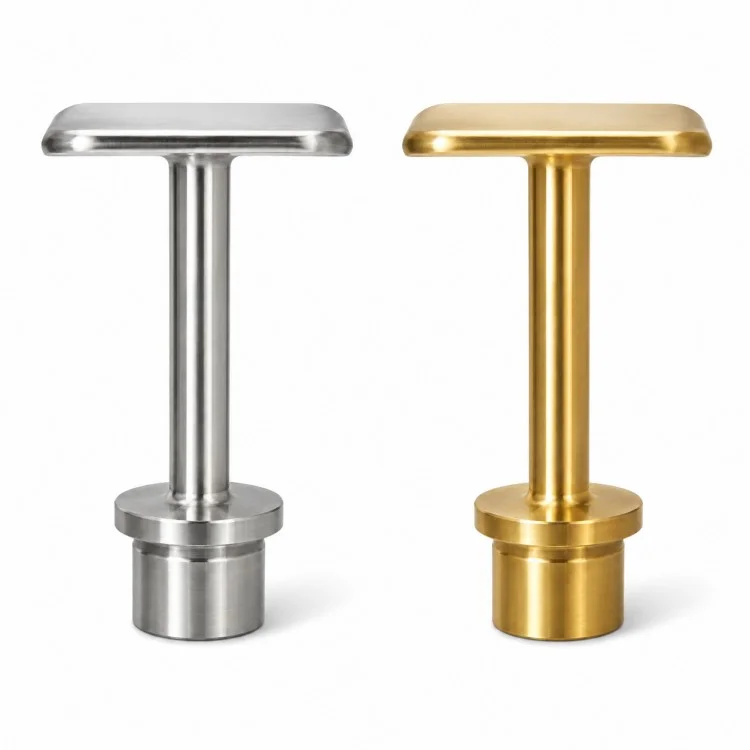

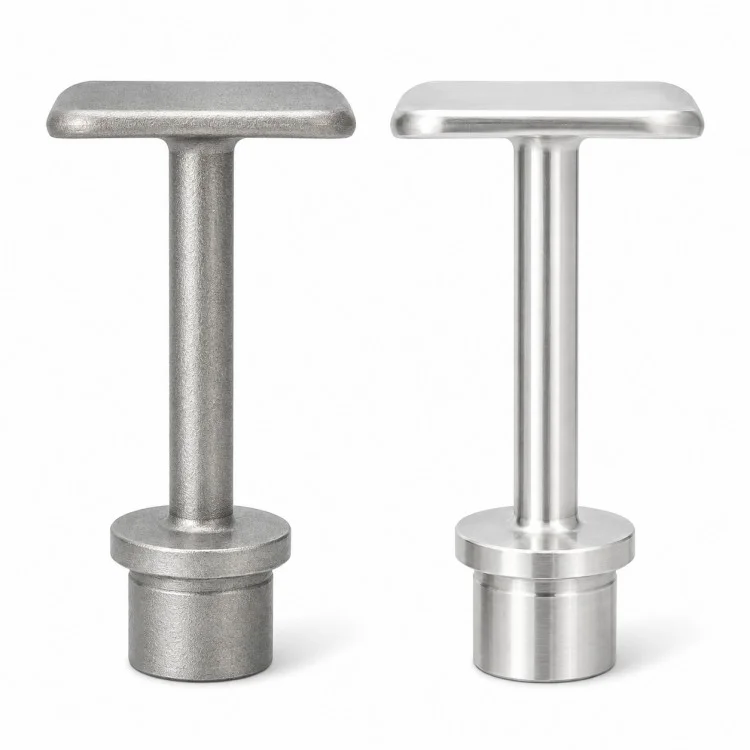

| Opzioni di superficie | Finitura come lavorata, lucidata, sabbiata o rivestita, soggetta alla compatibilità dei materiali |
| Condizioni marginali | Sbavatura, smussi e raggi di transizione come specificato |
| Ispezione | Controlli dimensionali, geometrici ed estetici secondo i requisiti concordati |
| Supporto per gli ordini | Campioni, piccoli lotti e produzioni ripetute |
La testa allungata fornisce un'interfaccia più ampia rispetto allo stelo. Il contorno, i raggi dei bordi e l'orientamento possono essere regolati per adattarsi all'assieme circostante.
La variazione del diametro crea una superficie della spalla definita. Se utilizzato come dato di assieme, è possibile specificarne la posizione e la perpendicolarità rispetto all'asse dell'albero.
Il diametro e la lunghezza dello stelo possono essere adattati allo spazio di installazione disponibile. I requisiti di rettilineità e superficie dovrebbero essere definiti in base alla funzione prevista.
È possibile assegnare criteri di accettazione visiva alle superfici esposte, mentre i diametri di accoppiamento e le facce delle spalle vengono controllati nel disegno. Vengono presi in considerazione i sovrametalli di finitura laddove i rivestimenti influiscono sull'adattamento.

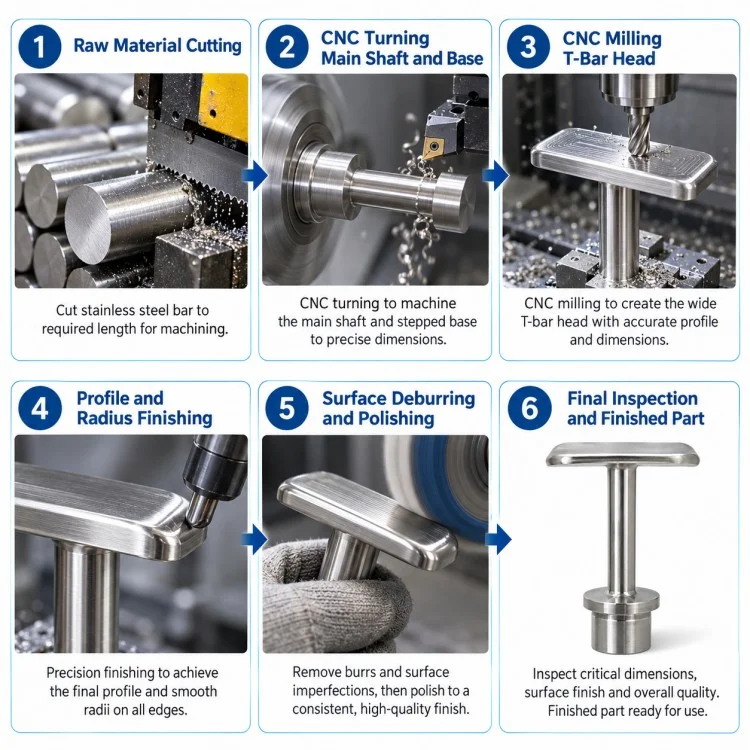

Valutare le proporzioni testa-stelo, il materiale, la quantità e i requisiti di carico. Verificare se il componente richiede la costruzione in un unico pezzo o consente una struttura assemblata prima di selezionare il percorso di produzione.
Lavorare lo stelo, la spalla e l'estremità cilindrica utilizzando un supporto pezzo adeguato. Per l'albero a gradini con testa a T lavorato a CNC, il supporto a sezione sottile e la sequenza di lavorazione vengono considerati per controllare la deflessione.
Fresare la testa rettangolare e le caratteristiche del bordo specificate. Stabilire la relazione richiesta tra le facce della testa, il riferimento della spalla e l'asse dell'albero.
Applicare il processo di lucidatura, sabbiatura o rivestimento compatibile concordato. Proteggere o compensare le superfici critiche di accoppiamento ove necessario.
Controlla i diametri critici, le lunghezze, i requisiti geometrici e l'aspetto della superficie. L'imballaggio può essere organizzato per ridurre i segni di contatto sulle teste e sugli steli esposti.
Possiamo valutare un percorso di lavorazione di un pezzo dopo aver esaminato le dimensioni, il materiale e la quantità. Se è consentita una struttura assemblata, specificare i requisiti di giunzione. Confermeremo la costruzione proposta prima della produzione.
I punti tipici da rivedere includono i diametri di accoppiamento, la posizione della spalla, la lunghezza complessiva, la rettilineità dello stelo e la relazione tra l'asse della testa e quello dello stelo. Le dimensioni critiche finali dipendono dal tuo assemblaggio.
SÌ. Possono essere valutate finiture lucide, sabbiate e verniciate compatibili. Fornire una specifica di finitura o un campione di riferimento e identificare le superfici in cui è necessario mantenere l'adattamento dimensionale.
La nostra capacità di attrezzatura può raggiungere ±0,001 mm su caratteristiche adeguate. La tolleranza ottenibile per questo componente deve essere confermata rispetto alla sua geometria, materiale, snellezza e metodo di ispezione. I requisiti del disegno saranno esaminati prima dell'accettazione.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. detiene le certificazioni del sistema di gestione della qualità ISO 9001 e IATF 16949. Certificati dei materiali, rapporti di ispezione dimensionale e altri documenti di qualità possono essere confermati in base all'ordine.
Si prega di fornire foto, registrazioni delle misurazioni o risultati delle ispezioni. I nostri ingegneri esamineranno le informazioni confrontandole con i disegni e i registri di produzione, con una valutazione iniziale disponibile in appena due ore quando verranno fornite informazioni sufficienti. Successivamente concorderemo una soluzione adeguata.
I nostri ingegneri valutano la connessione tra la testa larga, lo stelo sottile e l'estremità a gradino, aiutando a chiarire i dati e i requisiti di produzione prima della produzione.

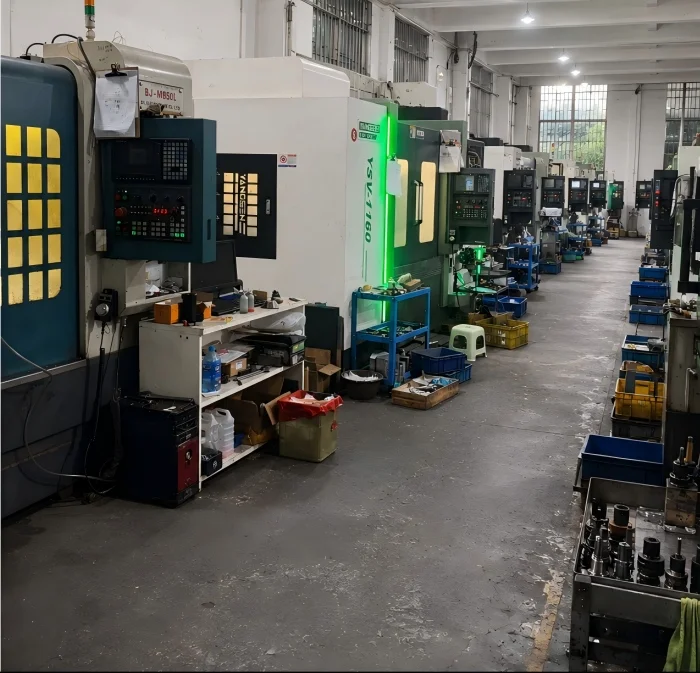

Torni CNC, centri di lavoro, attrezzature a cinque assi e capacità di tornitura e fresatura consentono di selezionare il percorso di produzione in base alla geometria effettiva e alla quantità dell'ordine.
Supportiamo la discussione sulla selezione dei materiali, sui raggi di transizione, sull'accesso alla lavorazione e sui sovrametalli di finitura per aiutare i clienti a perfezionare i disegni realizzabili.
I campioni possono essere utilizzati per verificare l'idoneità e l'aspetto dell'installazione prima della produzione in batch. Le revisioni dei disegni concordate e i criteri di ispezione forniscono un riferimento per ordini ripetuti.
Invia a Xiangxing Xin i disegni o i campioni di alberi a gradini con testa a T lavorati a CNC, insieme alla quantità e ai requisiti di accoppiamento, per una revisione tecnica e un preventivo.
