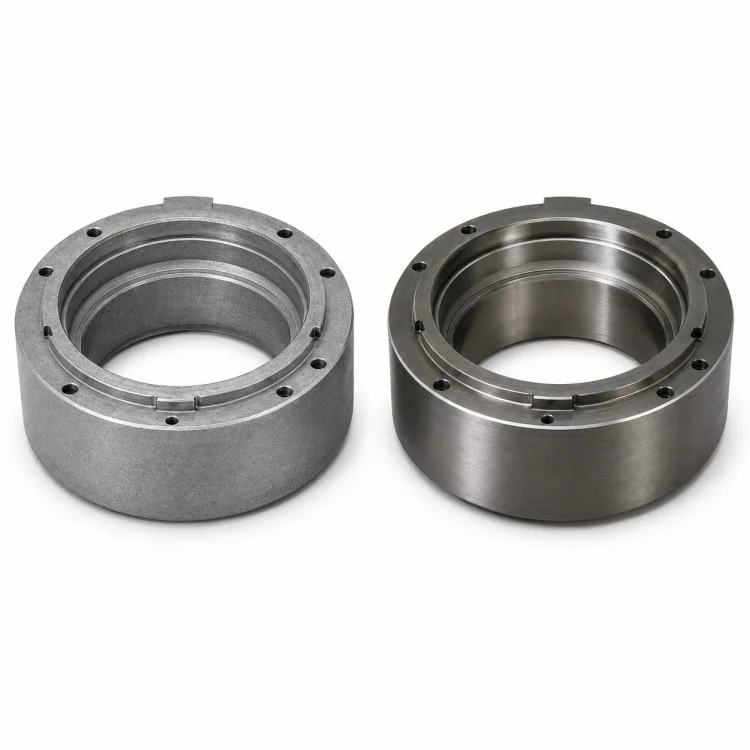

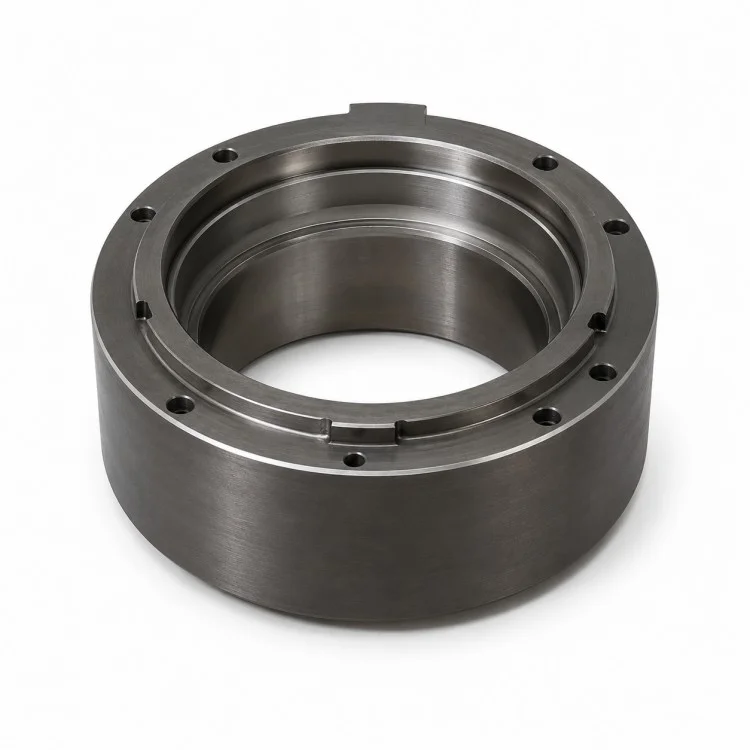

Xiangxing Xin produce alloggiamenti per cuscinetti anulari di precisione lavorati a CNC come produttore diretto per assemblaggi OEM in cui più superfici concentriche devono lavorare insieme all'interno di un componente circolare. La grande apertura centrale è circondata da diametri interni e spalle a gradini che possono fornire zone di alloggiamento, posizionamento o spazio libero per cuscinetti, manicotti, guarnizioni o altre parti cilindriche accoppiate.
Il corpo anulare esterno comprende una serie di fori di montaggio disposti attorno alla circonferenza. Il loro diametro, quantità e posizione del cerchio di bulloni possono seguire la disposizione dell'attrezzatura del cliente. Possono essere incorporati anche intagli locali, linguette rialzate o anelli interrotti quando il progetto richiede orientamento, bloccaggio o allineamento.
Per questo tipo di alloggiamento, la relazione tra il foro principale, gli spallamenti interni, il diametro esterno e la disposizione dei fori di montaggio è più importante di qualsiasi singola dimensione vista indipendentemente. Un riferimento di rotazione stabile è quindi utile quando si pianifica la lavorazione di tornitura, alesatura e foratura secondaria.

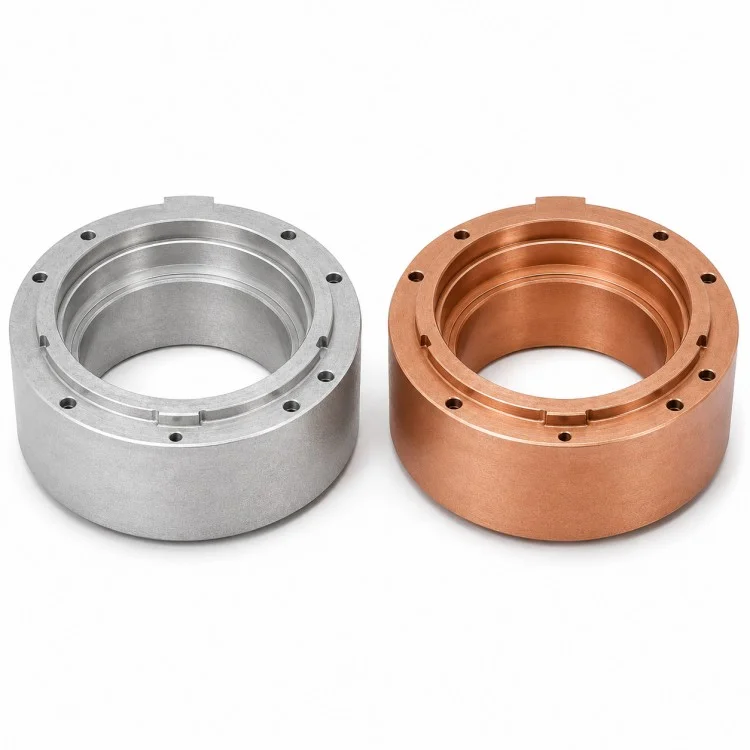

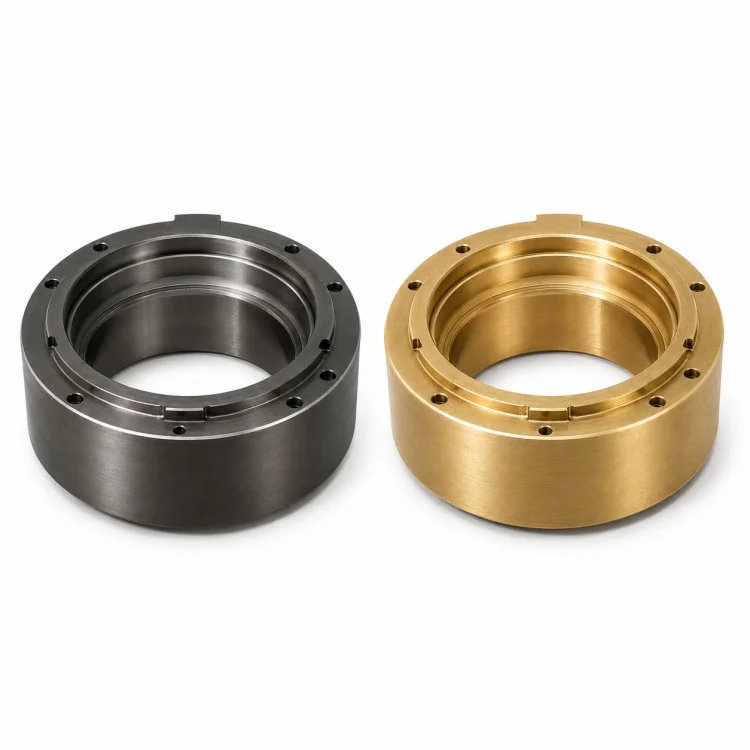

A seconda dell'applicazione, si possono prendere in considerazione acciaio inossidabile, acciaio al carbonio, acciaio legato, lega di alluminio, ottone o altri metalli lavorabili. Se il progetto comprende una sede del cuscinetto o un'interfaccia di tenuta, la tolleranza finale e i requisiti di finitura superficiale devono essere confermati dal disegno tecnico prima della produzione.
Xiamen Xiangxing Xin Industria e Commercio Co., Ltd.può organizzare l'ispezione del diametro del foro, della posizione della sede a gradini, delle dimensioni relative alla concentricità, della posizione dei fori di montaggio e delle superfici di accoppiamento funzionali. Ciò rende la parte adatta a macchinari non standard in cui l'allineamento affidabile e l'assemblaggio ripetibile sono più importanti rispetto all'utilizzo di un alloggiamento a catalogo.
| Parametro | Dettagli |
| Nome del prodotto | Alloggiamento del cuscinetto anulare di precisione lavorato a CNC |
| Marca | Xiangxing Xin |
| Azienda | Xiamen Xiangxing Xin Industria e Commercio Co., Ltd. |
| Tipo di prodotto | Alloggiamento del cuscinetto anulare/Supporto del cuscinetto circolare |
| Struttura principale | Corpo dell'anello con foro interno a gradini |
| Processo principale | Tornitura CNC, alesatura, fresatura, foratura |
| Foro centrale | Secondo il disegno del cliente |
| Passaggi interni | Secondo il requisito di accoppiamento |
| Diametro esterno | Secondo il disegno del cliente |
| Fori di montaggio | Quantità e posizione secondo il disegno |
| Cerchio di bulloni | Secondo la disposizione dell'attrezzatura |
| Tacche/linguette locali | Opzionale, secondo il design |
| Materiale | Secondo l'applicazione |
| Adattamento/tolleranza | Secondo i requisiti funzionali |
| Finitura superficiale | Finitura lavorata a macchina o trattamento specificato |

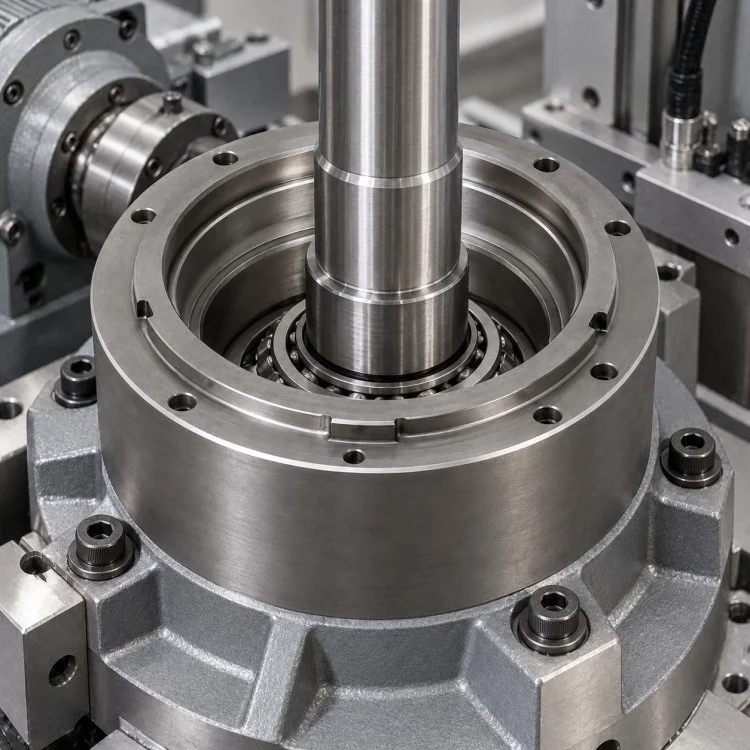

| Applicazione | Supporto cuscinetto, gruppo rotante, posizionamento meccanico |
| Metodo di produzione | Basato su disegni/Basato su campioni |
| Ispezione | Secondo il disegno tecnico approvato |

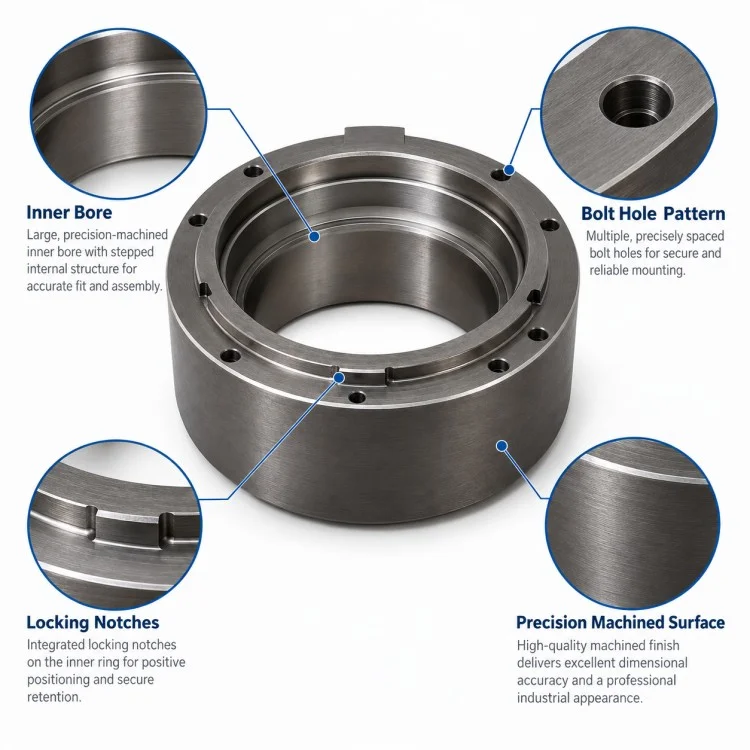

È possibile integrare diversi diametri interni e spallamenti nello stesso corpo anulare, aiutando un componente ad adattarsi a diverse zone di posizionamento, supporto o spazio libero.
Il foro principale, le sedi a gradini e le caratteristiche cilindriche esterne possono essere pianificati attorno ad un riferimento rotazionale comune quando l'applicazione richiede l'allineamento tra componenti accoppiati.
È possibile disporre più fori intorno all'alloggiamento in base al cerchio dei bulloni dell'apparecchiatura invece di limitarsi a uno schema di montaggio standard.
Il design anulare fornisce un'ampia apertura centrale pur mantenendo materiale circostante sufficiente per posizionare le superfici e le caratteristiche di montaggio.
È possibile aggiungere asole, alette, rilievi o piccoli dettagli di chiusura laddove l'assemblaggio vero e proprio richieda funzioni di orientamento o antirotazione.
Per un alloggiamento per cuscinetti anulari di precisione lavorato a CNC, il vantaggio principale rispetto a un alloggiamento del catalogo generale è la capacità di definire l'impilamento interno completo e l'interfaccia di montaggio attorno all'attrezzatura del cliente.
| Elemento di confronto | Alloggiamento anulare basato su disegno | Alloggiamento del cuscinetto standard |
| Foro interno | È possibile specificare più diametri e gradini | Sede del cuscinetto principalmente standard |
| Schema di montaggio | Il numero dei fori e il cerchio dei bulloni seguono l'attrezzatura | Modello standard fisso |
| Altezza alloggiamento | Definito dal layout dell'assieme | Misura standard |
| Caratteristiche locali | È possibile aggiungere linguette, asole o rilievi | Limitato |
| Interfaccia cuscinetto/manicotto | Progettato attorno a parti di accoppiamento reali | Interfaccia standard |
| Materiale | Selezionato in base alle condizioni del progetto | Opzioni di materiali standard |
| Applicazione | Macchinari OEM e non standard | Installazione generale standardizzata |
SÌ. I diametri del foro, le posizioni degli spallamenti e le profondità delle sedi possono seguire il disegno approvato e i componenti di accoppiamento effettivi.
SÌ. La quantità di fori, il diametro e la posizione della circonferenza dei bulloni possono essere prodotti in base alla disposizione dell'attrezzatura del cliente.
Potenzialmente sì. È possibile lavorare più aree a gradini quando il disegno richiede zone di posizionamento o di inserimento separate.
No. Sezioni diverse possono avere funzioni diverse. Le sedi dei cuscinetti, i fori passanti e le aree di tenuta devono seguire ciascuno i propri requisiti funzionali.
SÌ. Queste caratteristiche possono essere aggiunte per l'orientamento, il bloccaggio o il posizionamento quando chiaramente definite nel disegno tecnico.
Fornire il disegno o il modello 3D, il materiale, la quantità, gli accoppiamenti critici del foro, le informazioni sui fori di montaggio, i requisiti della superficie e i dettagli dell'applicazione.
SÌ. Per i nuovi alloggiamenti anulari, la verifica del campione può aiutare a confermare i requisiti di idoneità, montaggio e assemblaggio prima che vengano rilasciate quantità ripetute.

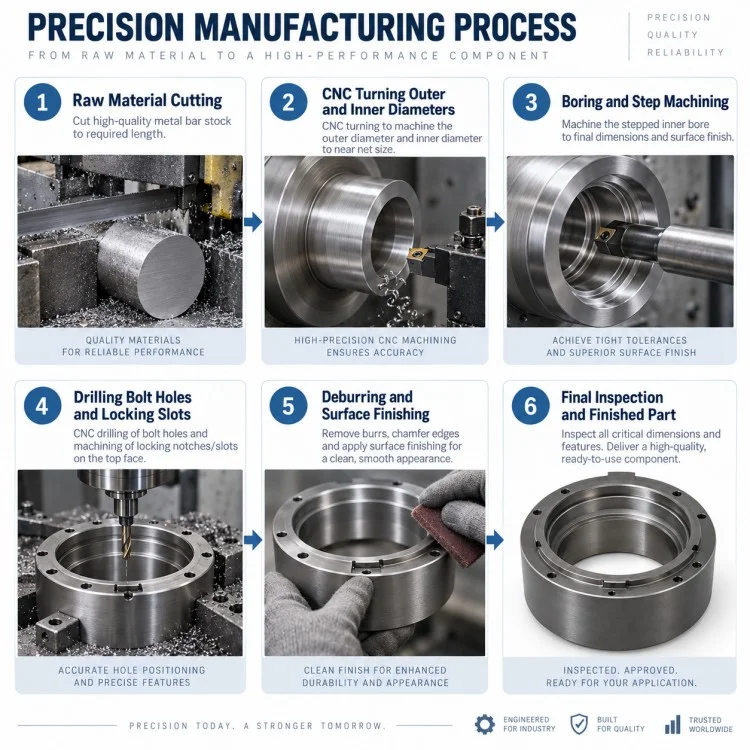

Per i componenti anulari di grandi dimensioni, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. utilizza il flusso di lavoro di lavorazione Xiangxing Xin per supportare progetti di alloggiamenti per cuscinetti anulari di precisione lavorati a CNC, dalla revisione del layout del foro alla ripetizione della produzione.
Invece di controllare solo un diametro del foro, il team di lavorazione può rivedere l'intera sequenza di gradini interni, spallamenti e superfici di posizionamento come un'unica pila di assemblaggio.
La tornitura circolare e la foratura circonferenziale possono essere pianificate insieme in modo che lo schema di montaggio rimanga correttamente correlato al foro principale.
I clienti non si limitano alle custodie standard del catalogo. Il diametro del foro, la profondità della sede, l'altezza dell'alloggiamento e la distribuzione dei fori di montaggio possono seguire il progetto reale dell'apparecchiatura.
L'ispezione può distinguere tra accoppiamenti dei cuscinetti, aree libere e superfici strutturali generali invece di assegnare tolleranze strette e non necessarie a ogni caratteristica.
Per i progetti di nuovi macchinari, è possibile utilizzare campioni per verificare la sede dei cuscinetti, il montaggio dell'alloggiamento e il gioco circostante prima di ripetere la produzione.
Xiangxing Xin può coordinare tornitura, alesatura, foratura, fresatura, trattamento termico opzionale e finitura superficiale in base alla geometria e al materiale effettivi.
