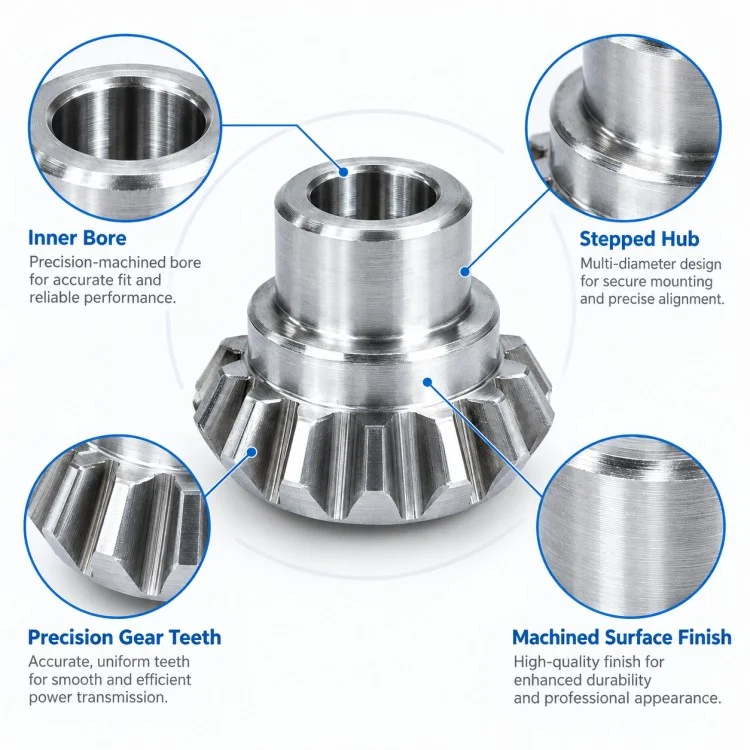

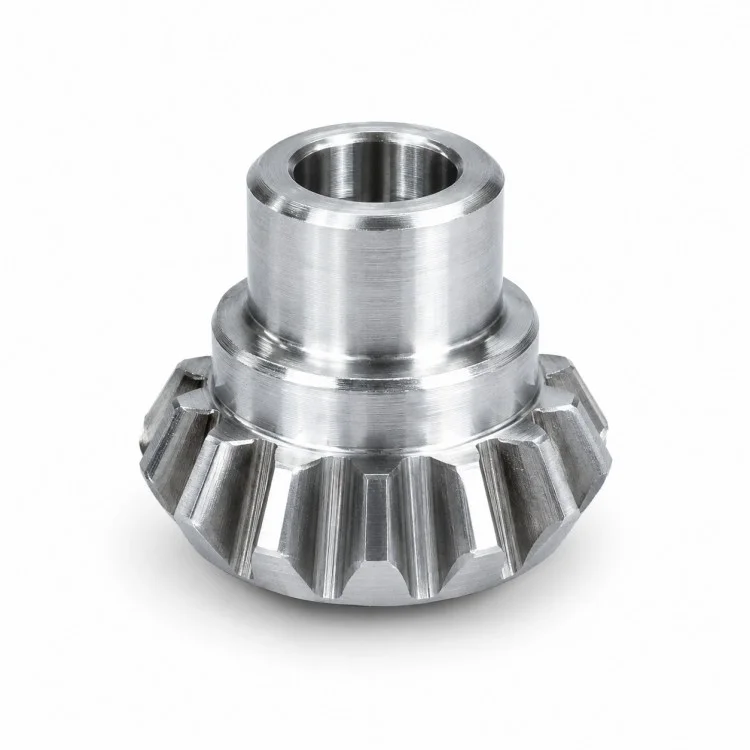

In qualità di produttore di ingranaggi conici diritti lavorati a controllo numerico di precisione con mozzo,Xiangxing Xinsi concentra sulla relazione tra la sezione del dente conico, il foro centrale e il riferimento del mozzo quando si producono componenti di trasmissione non standard. Il profilo conico dell'ingranaggio consente il trasferimento della coppia tra le direzioni degli alberi che si intersecano, mentre il mozzo integrato fornisce un'area dedicata per il posizionamento, l'innesto dell'albero o caratteristiche di connessione aggiuntive definite dal design dell'attrezzatura.
A differenza di un semplice ingranaggio piatto, questo componente combina diverse zone funzionali in un'unica parte. La sezione del dente deve corrispondere all'ingranaggio accoppiato, il mozzo deve fornire una geometria di posizionamento sufficiente e il foro centrale deve rimanere correttamente correlato all'asse di rotazione. Per questo motivo, il taglio degli ingranaggi e la lavorazione cilindrica devono essere pianificati attorno a una strategia di riferimento comune.
Il percorso di lavorazione può combinare la tornitura del foro, del mozzo e degli spallamenti con la successiva lavorazione dei denti conici. A seconda del design, è possibile aggiungere anche sedi per chiavetta, fori per viti di fissaggio, scanalature o altre caratteristiche di collegamento dell'albero, ma solo se specificato dal cliente. La selezione del materiale dovrebbe seguire il carico trasmesso, le condizioni di usura, l'ambiente di lubrificazione e qualsiasi percorso di trattamento termico richiesto.
Per la verifica della produzione, Xiamen Xiangxing Xin Industria e Commercio Co., Ltd.può focalizzare l'ispezione sulla dimensione del foro, sul diametro del mozzo, sulla posizione della spalla, sulle dimensioni relative agli ingranaggi e sulla relazione di posizione tra la sezione dentata e il riferimento rotazionale. Ciò è particolarmente importante per gli assemblaggi OEM in cui la precisione di accoppiamento e la ripetibilità della trasmissioneil comportamento della trasmissione è più importante della semplice corrispondenza del diametro esterno nominale.
| Parametro | Dettagli |
| Nome del prodotto | Ingranaggio conico dritto lavorato a CNC di precisione con mozzo |
| Marca | Xiangxing Xin |
| Azienda | Xiamen Xiangxing Xin Industria e Commercio Co., Ltd. |
| Tipo di ingranaggio | Ingranaggio conico dritto con mozzo integrato |
| Geometria dei denti | Secondo il disegno del cliente |
| Modulo/DP | Secondo le specifiche dell'attrezzatura richiesta |
| Numero di denti | Secondo il disegno del cliente |
| Angolo di pressione | Secondo Gear Design |
| Angolo del cono del passo | Secondo i requisiti dell'ingranaggio di accoppiamento |
| Foro centrale | Secondo il disegno del cliente |
| Diametro del mozzo | Secondo il disegno del cliente |
| Lunghezza del mozzo | Secondo il disegno del cliente |
| Altezza totale | Secondo il disegno del cliente |
| Materiale | In base al carico e all'applicazione |
| Trattamento termico | Quando specificato |
| Finitura superficiale | Finitura lavorata a macchina o trattamento specificato |
| Applicazione | Trasmissioni angolari, riduttori, macchinari, sistemi di azionamento OEM |
| Tipologia di produzione | Basato su disegni/Basato su campioni |
| Ispezione | Secondo i requisiti approvati per l'attrezzatura e l'accoppiamento |

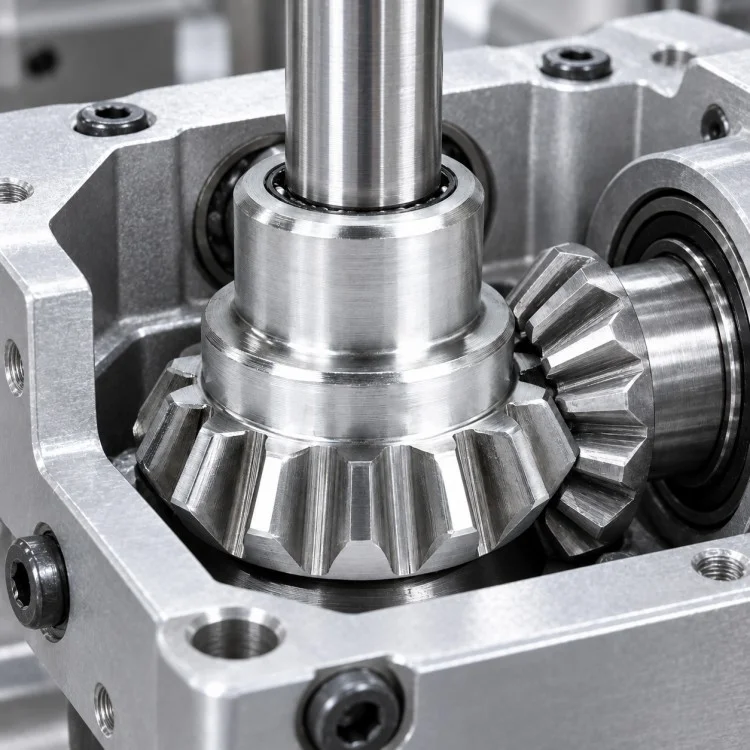

La geometria dei denti conici consente il trasferimento della coppia tra le direzioni degli alberi che si intersecano, rendendo il componente adatto a meccanismi in cui il percorso di trasmissione cambia direzione.
Il mozzo cilindrico crea una sezione di posizionamento dedicata tra il corpo dell'ingranaggio e l'albero accoppiato o la struttura di supporto.
Il foro centrale e la sezione dei denti conici possono essere trattati come caratteristiche funzionali correlate, aiutando a mantenere la relazione prevista tra la posizione dell'albero e l'innesto degli ingranaggi.
La combinazione del mozzo e dell'ingranaggio conico in un unico componente può ridurre le interfacce separate laddove il design dell'attrezzatura originale richiede una parte integrata.
A seconda del disegno approvato, il mozzo può ospitare ulteriori dettagli di connessione come una sede per chiavetta, un foro di bloccaggio o altri elementi di accoppiamento.
Un ingranaggio conico dritto di precisione lavorato a CNC con mozzo richiede sia la lavorazione rotazionale che operazioni specifiche dell'ingranaggio, con particolare attenzione alla relazione tra il foro, il mozzo e il riferimento del dente conico.
| Fase del processo | Punto di controllo principale |
| Revisione del disegno degli ingranaggi | Confermare i dati dei denti, il cono del passo, il foro, il mozzo e i requisiti di accoppiamento |
| Preparazione del materiale | Selezionare il pezzo grezzo adatto in base alla geometria e al materiale finiti |
| Tornitura grezza | Formare foro, mozzo, pezzo grezzo esterno e spallamenti |
| Stabilimento dei dati | Preparare i riferimenti di rotazione per la lavorazione degli ingranaggi |
| Lavorazione dei denti conici | Produrre la geometria del dente conico dritto in base ai dati specificati |
| Finitura mozzo/foro | Finire le superfici di posizionamento e le dimensioni dell'interfaccia dell'albero |
| Funzionalità secondarie opzionali | Aggiungi sede per chiavetta, foro di bloccaggio o altre funzionalità di connessione specificate |
| Trattamento termico opzionale | Applicare solo quando i requisiti di durezza o resistenza lo richiedono |
| Finire la lavorazione | Correggere le superfici funzionali critiche dopo i processi a valle, quando richiesto |
| Sbavatura | Rimuovere gli spigoli vivi e le bave nell'area dei denti |
| Ispezione finale | Controllare foro, mozzo, spallamenti, dimensioni relative ai denti e riferimenti di accoppiamento |
SÌ. Fornire il disegno completo dell'ingranaggio o le informazioni sull'ingranaggio accoppiato in modo che la geometria dei denti e i requisiti di innesto possano essere esaminati insieme.
SÌ. Le dimensioni del mozzo possono essere prodotte in base all'effettiva interfaccia dell'albero, del cuscinetto o dell'alloggiamento.
Sì, quando specificato nel disegno. Queste caratteristiche di connessione dovrebbero essere definite in base al metodo di assemblaggio reale.
No. Il trattamento termico dipende dal materiale, dal carico trasmesso, dai requisiti di usura e dalle condizioni di servizio richieste.
Si prega di fornire i parametri dell'ingranaggio, il materiale, le dimensioni del foro, le dimensioni del mozzo, la quantità, le tolleranze, i requisiti di trattamento termico e le informazioni sull'ingranaggio accoppiato, ove disponibile.
Può essere preso in considerazione quando il disegno richiede un adattamento finale più stretto e il percorso del materiale/processo selezionato lo rende necessario.

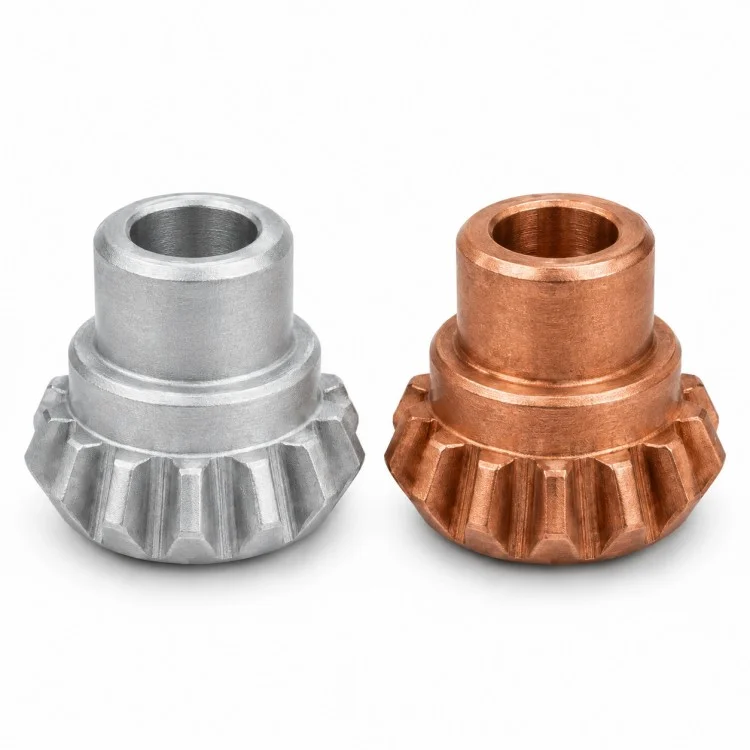

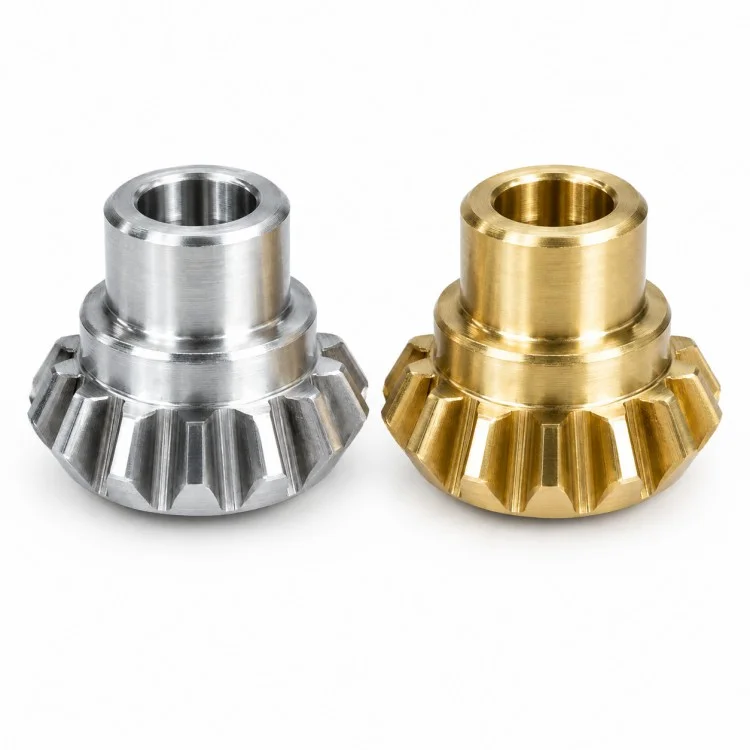

Potenzialmente sì, ma le modifiche ai materiali possono influire sulla resistenza, sull'usura, sul trattamento termico e sulla strategia di lavorazione, pertanto dovrebbero essere riviste prima della produzione.
Per le parti di trasmissione conica non standard, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. utilizza il flusso di lavoro di ingegneria Xiangxing Xin per supportare progetti di ingranaggi conici diritti con lavorazione CNC di precisione con mozzo dalla revisione dei dati dei denti fino alla produzione ripetuta.
La sezione del dente conico, il foro centrale, le spalle e il mozzo vengono considerati insieme in modo che le decisioni di lavorazione riflettano il modo in cui il componente verrà effettivamente agganciato e montato.
Quando il cliente fornisce i dati sull'ingranaggio accoppiato, il progetto può essere rivisto in base alle effettive condizioni di innesto invece di trattare l'ingranaggio come un componente isolato.
Il materiale e la preparazione del pezzo grezzo possono essere selezionati in base alla geometria richiesta, alle condizioni di carico e al percorso di trattamento termico a valle.
La tornitura di fori, la lavorazione di mozzi, la preparazione di spallamenti e la lavorazione di denti conici possono essere coordinate all'interno di un unico piano di processo.
Per geometrie di ingranaggi nuove o non standard, le parti iniziali possono essere utilizzate per verificare i requisiti di accoppiamento e assemblaggio prima che vengano fissate le condizioni di produzione ripetuta.
Xiangxing Xinpuò indirizzare l'ispezione verso l'alesaggio, il mozzo, le dimensioni relative agli ingranaggi e i riferimenti chiave di accoppiamento che influiscono sulle prestazioni reali della trasmissione.
