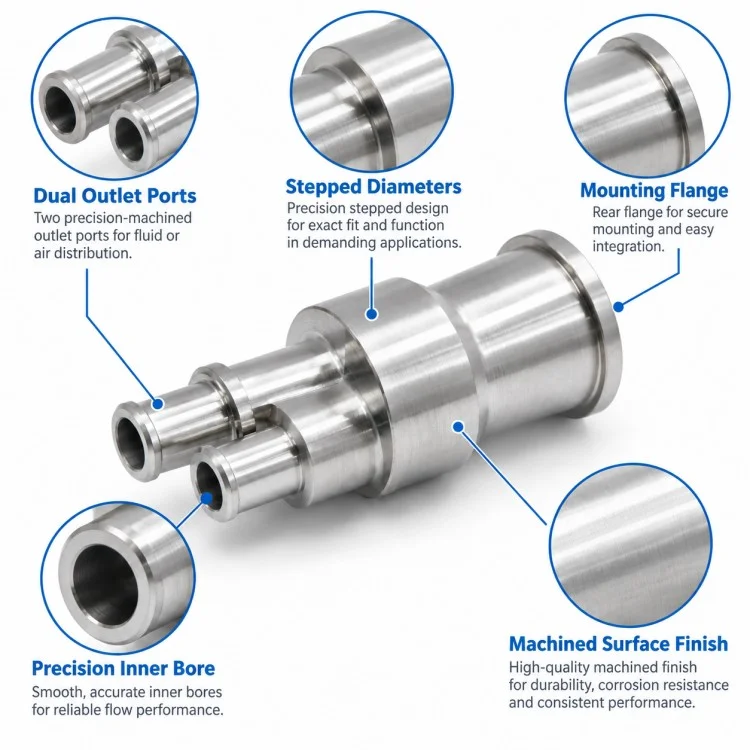

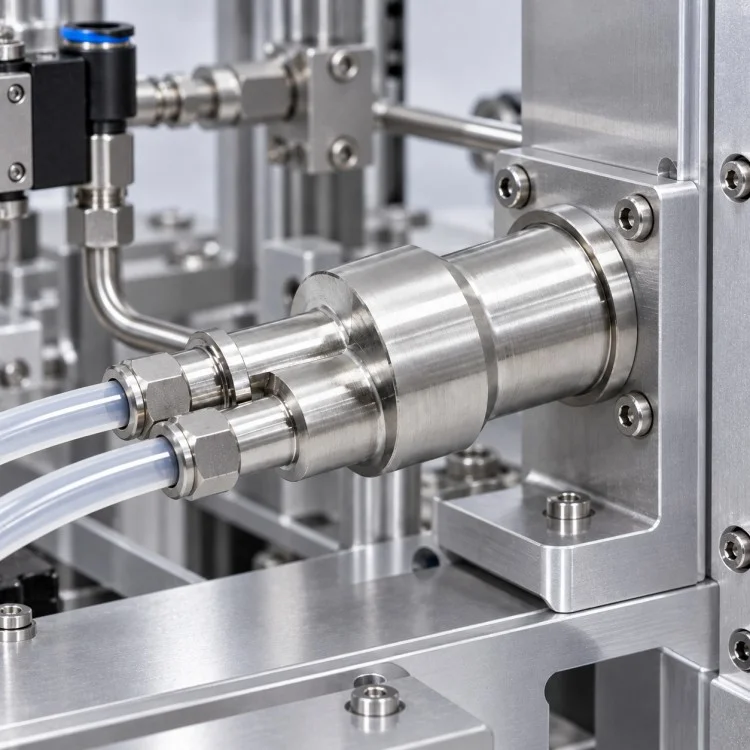

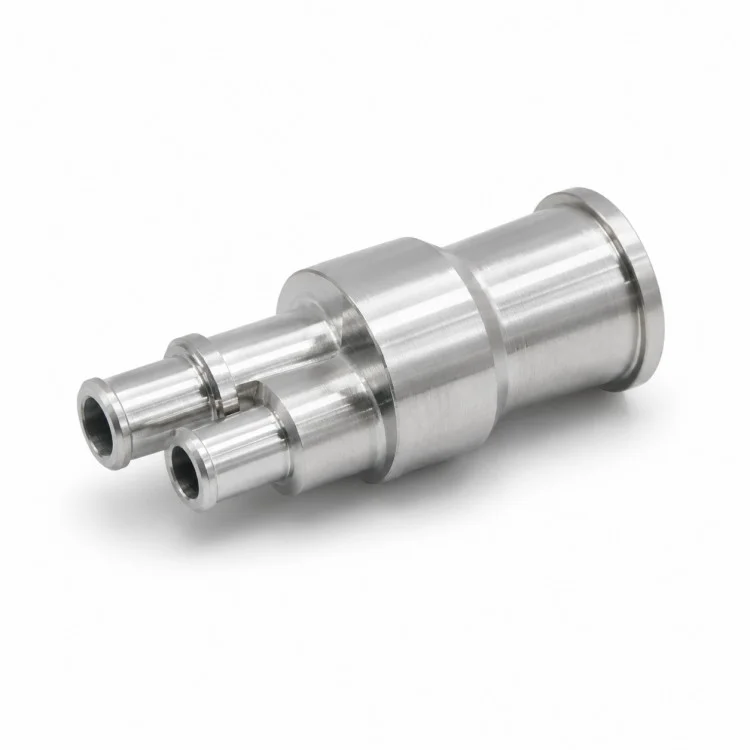

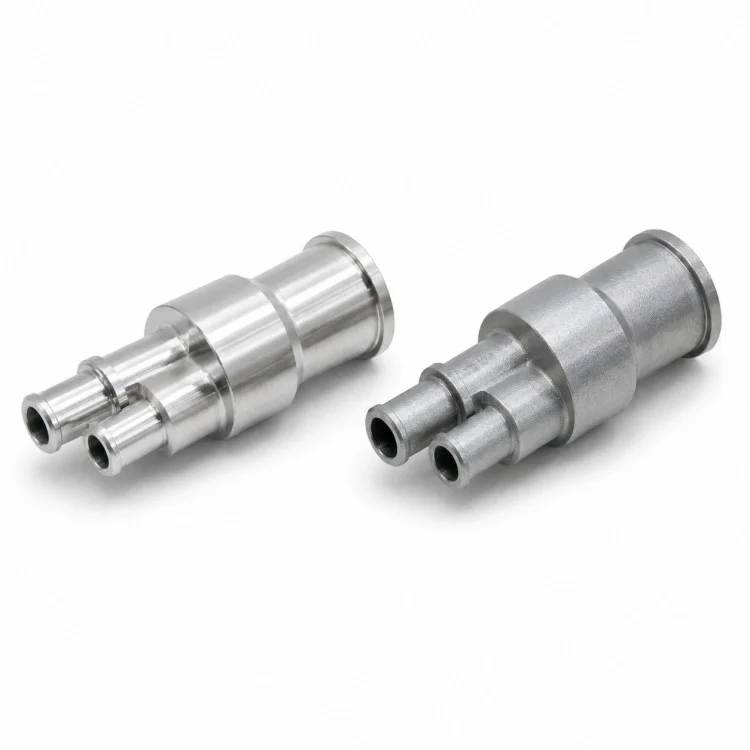

Xiangxing Xin è un produttore di connettori per collettori a doppia porta lavorati a controllo numerico di precisione per componenti compatti in cui due passaggi, più diametri e diversi riferimenti di assemblaggio devono essere integrati in un unico corpo lavorato. Le doppie porte anteriori possono connettersi con tubi di accoppiamento, manicotti o altri componenti progettati dal cliente, mentre il corpo a gradini più grande fornisce supporto strutturale e superfici di posizionamento.
Le due porte non sono semplicemente elementi cilindrici ripetuti. L'interasse, l'altezza relativa, la dimensione del foro e la relazione con il corpo principale possono influenzare direttamente l'assemblaggio a valle. Per questo motivo, la lavorazione e l'ispezione dovrebbero considerare la sezione a doppia porta come un unico gruppo di caratteristiche funzionali anziché controllare ciascuna apertura in modo indipendente.
Dietro l'area della porta, il componente attraversa diversi diametri prima di raggiungere la flangia posteriore. Queste spalle possono fornire riferimenti di installazione, limiti di inserimento o posizioni di accoppiamento all'interno di un sistema meccanico più ampio. La flangia posteriore può essere utilizzata anche come arresto assiale o riferimento di montaggio a seconda del progetto del cliente.
La selezione dei materiali e dei processi dovrebbe seguire l'effettivo ambiente di lavoro. Le leghe di alluminio sono adatte laddove sono importanti un peso ridotto e una buona lavorabilità, mentre i materiali a base di acciaio inossidabile, acciaio legato, ottone o rame possono essere selezionati per diversi requisiti di resistenza, corrosione, conduttività o applicazione. Il trattamento superficiale e la finitura aggiuntiva possono essere organizzati secondo le specifiche confermate.
Per il controllo della produzione,Xiamen Xiangxing Xin Industria e Commercio Co., Ltd.può concentrare l'ispezione sull'interasse della doppia porta, sulle singole dimensioni del foro, sui diametri esterni a gradini, sulle posizioni delle spalle, sulla posizione della flangia e su altre caratteristiche di accoppiamento definite dal disegno, aiutando la parte completata ad entrare nell'assieme del cliente con meno aggiustamenti dimensionali.
| Parametro | Dettagli |
| Nome del prodotto | Connettore collettore a doppia porta lavorato a CNC di precisione |
| Marca | Xiangxing Xin |
| Azienda | Xiamen Xiangxing Xin Industria e Commercio Co., Ltd. |
| Struttura | Corpo lavorato integrato a doppia porta |
| Processo principale | Tornitura / Fresatura / Tornitura-Fresatura CNC |
| Quantità di porte | 2 o secondo disegno |
| Diametro della porta | Secondo il disegno |
| Distanza dal centro del porto | Secondo il disegno del cliente |
| Foro interno | Lavorato al diametro e alla profondità richiesti |
| Struttura corporea | Corpo cilindrico a più gradini |
| Caratteristica posteriore | Flangia/Spallatura come specificato |
| Materiale | Alluminio, acciaio inossidabile, acciaio al carbonio/legato, ottone, rame, ecc. |
| Tolleranza generale | Tipicamente ±0,01 mm |
| Tolleranza critica | Può essere controllato più strettamente in base ai requisiti del disegno |
| Rugosità superficiale | Ra3,2/1,6/0,8/0,4 come richiesto |
| Trattamento superficiale | Secondo materiale e applicazione |
| Formati di disegno | PDF, DWG/DXF, STEP/IGES, SolidWorks |
| MOQ | 1 pezzo |
| Tempi di consegna del prototipo | Tipicamente 3–5 giorni |
Due passaggi di connessione sono incorporati in un unico corpo lavorato, riducendo il numero di componenti separati richiesti negli assemblaggi progettati attorno a un connettore integrato.
La relazione di posizione tra entrambe le porte può essere lavorata e ispezionata come un gruppo funzionale, il che è particolarmente importante quando si collegano direttamente con un altro componente a doppia porta.
Il corpo a gradini fornisce diverse possibili superfici di posizionamento. Differenti diametri e spallamenti possono essere assegnati a funzioni di inserimento, supporto, tenuta o posizionamento assiale secondo il disegno del cliente.

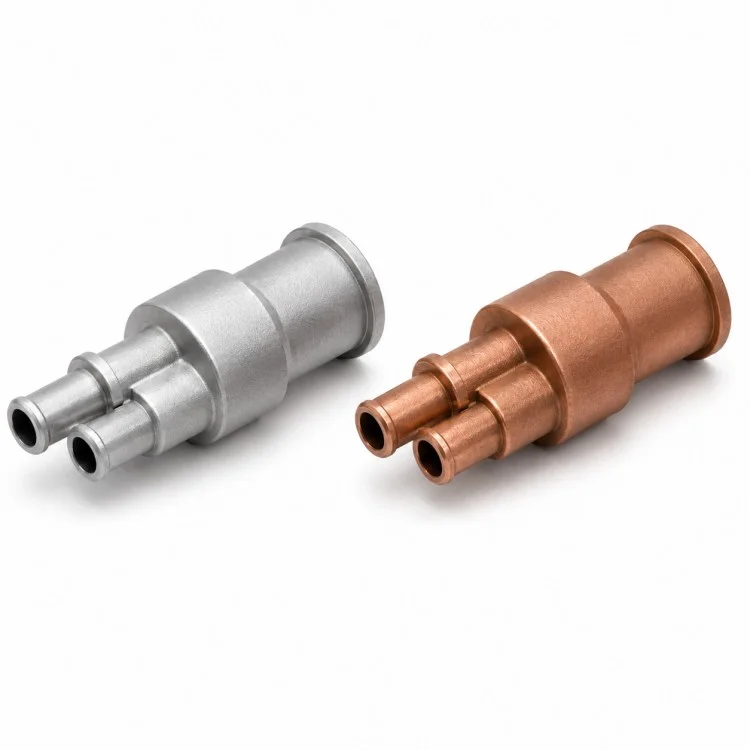

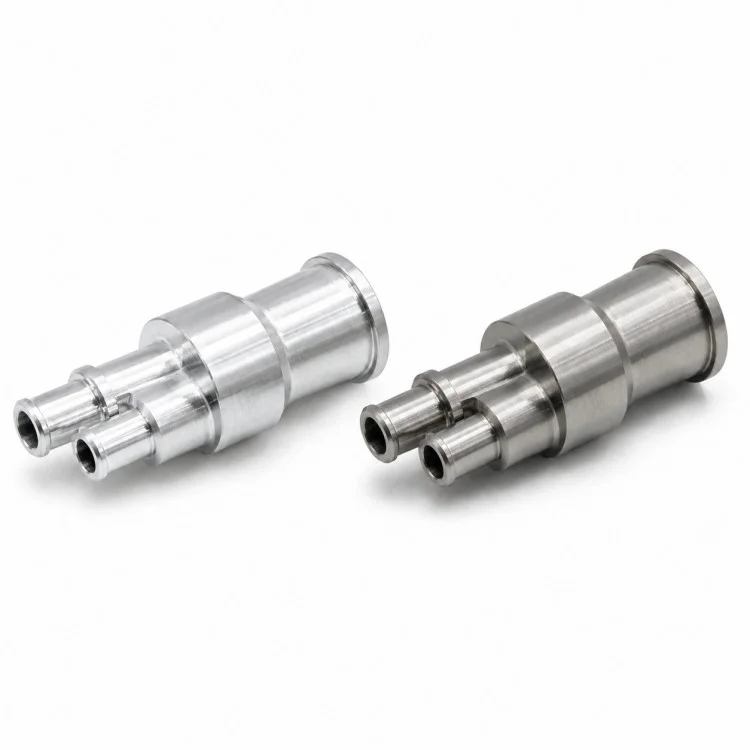

Lo stesso concetto strutturale può essere prodotto in diversi metalli lavorabili in base ai requisiti di robustezza, peso, resistenza alla corrosione, conduttività e ambiente di servizio.
Per un connettore collettore a doppia porta lavorato a CNC di precisione, l'ispezione può concentrarsi sulle dimensioni che influenzano l'assemblaggio effettivo anziché applicare tolleranze inutilmente strette a ogni superficie.
| Elemento di confronto | Corpo lavorato a doppia porta in un unico pezzo | Gruppo connettore multiparte |
| Struttura principale | Integrato | Componenti singoli multipli |
| Posizione del porto | Lavorato in un unico corpo | Influenzato dall'assemblaggio |
| Distanza dal centro | Controllato direttamente durante la lavorazione | Può accumulare deviazioni di assemblaggio |
| Quantità dei componenti | Inferiore | Più alto |
| Lavori di assemblaggio | Ridotto | Ulteriori passaggi di assemblaggio |
| Interfacce congiunte | Meno | Più interfacce di connessione |
| Geometria personalizzata | Disegno OEM facile da seguire | Dipende dai componenti standard disponibili |
| Manutenzione | Solitamente viene sostituito l'intero corpo | È possibile sostituire singole parti |
SÌ. Non è necessario che i due passaggi siano identici. Il diametro della porta, la profondità, lo spessore della parete e l'interasse possono seguire il disegno del cliente.
SÌ. L'interasse può essere trattato come una dimensione funzionale critica quando influisce direttamente sull'installazione delle parti accoppiate.
Il materiale può essere selezionato in base all'applicazione, tra cui leghe di alluminio, acciai inossidabili, acciai al carbonio o legati, ottone, rame e altri materiali lavorabili confermati.
Xiangxing Xin può supportare la produzione di prototipi a partire da 1 pezzo per componenti personalizzati basati su disegno.
I termini di pagamento e i metodi di pagamento disponibili sono confermati nel preventivo o nella fattura proforma in base al valore dell'ordine e alla fase di cooperazione. Vi preghiamo di contattarci per l'opzione applicabile al vostro ordine.
Sono utili disegni 2D in formato PDF o DWG/DXF e file 3D come STEP, IGES o SolidWorks. Si prega di indicare anche materiale, quantità, tolleranze critiche e requisiti di trattamento superficiale.

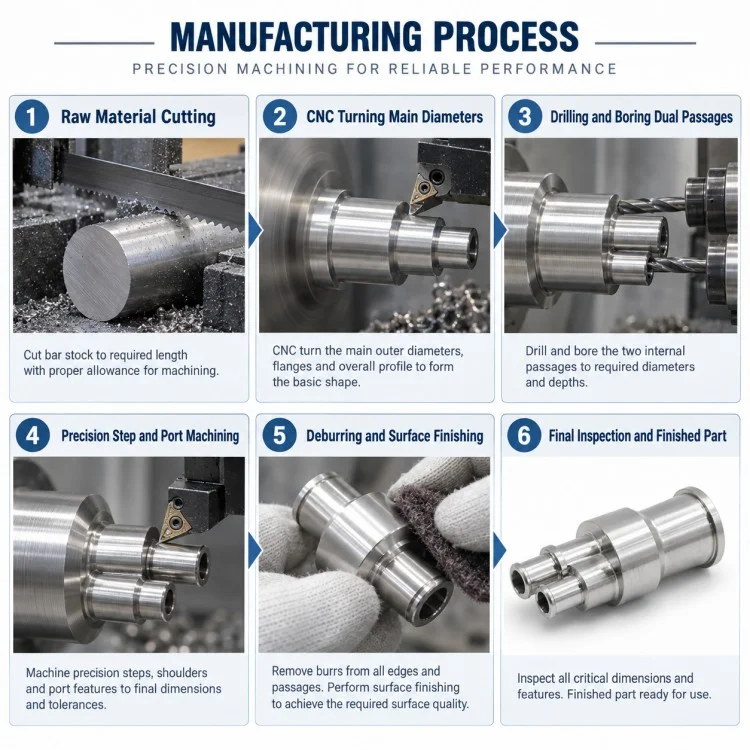

Per progetti di connettori e collettori OEM, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. fornisce a Xiangxing Xin supporto diretto alla produzione per il connettore collettore a doppia porta lavorato a controllo numerico di precisione, coprendo la revisione dei disegni, la tornitura, la fresatura, l'ispezione e la produzione ripetuta.

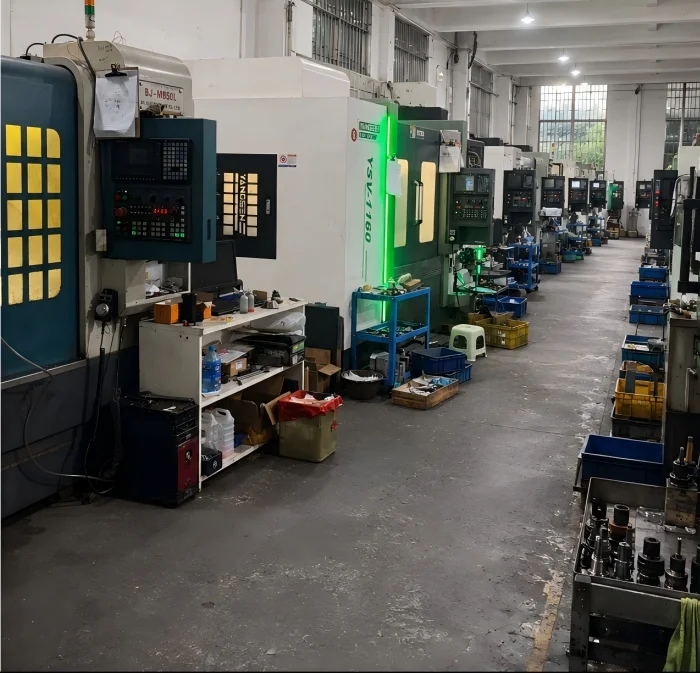

La fabbrica è dotata di torni CNC e macchine torni-fresa, che consentono di combinare superfici cilindriche concentriche con fori sfalsati, doppie porte e ulteriori dettagli lavorati in un processo coordinato.
La capacità di lavorazione a 3, 4 e 5 assi fornisce ulteriore flessibilità quando il corpo di un connettore contiene fori laterali, caratteristiche angolari, posizioni irregolari delle porte o requisiti di fresatura secondaria.
Il MOQ può iniziare da 1 pezzo, rendendo più semplice per i clienti verificare l'adattamento della porta, l'interasse e le relazioni di assemblaggio prima di impegnarsi sulle quantità di produzione.
La lavorazione generale può generalmente raggiungere ±0,01 mm, mentre aree critiche selezionate possono essere valutate per requisiti più rigorosi di ±0,005–0,002 mm in base al materiale, alla geometria e alle condizioni di ispezione.
Invece di concentrarsi solo sull'aspetto, l'ispezione può dare priorità alle dimensioni funzionali come il diametro delle porte, la spaziatura dei centri, la concentricità, la posizione delle spalle e le superfici di accoppiamento.
Per progetti idonei con disegni e materiali confermati, la produzione di campioni può essere generalmente organizzata entro 3-5 giorni, aiutando i clienti OEM ad abbreviare il ciclo di verifica del progetto.
