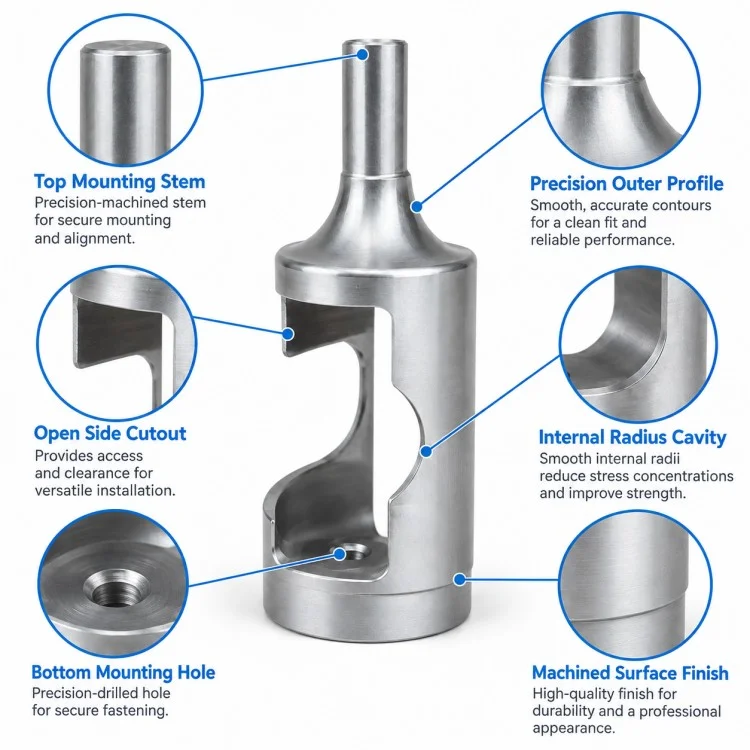

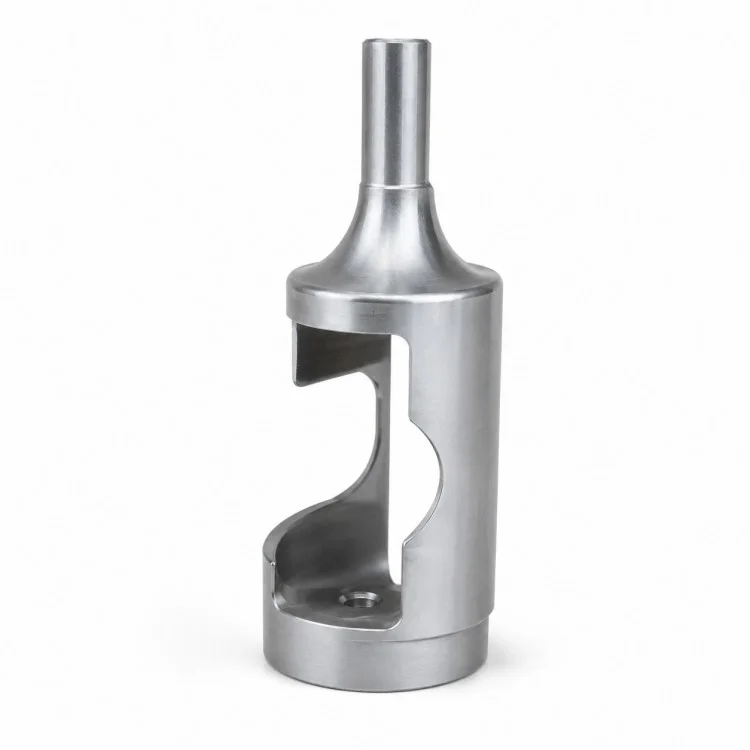

Per gli acquirenti che acquistano alloggi cilindrici con lato aperto lavorato a CNC di precisione, Xiangxing Xin fornisce lavorazione basata su disegno per componenti che combinano geometria cilindrica tornita con fresatura interna profonda e ampi ritagli laterali. A differenza di un alloggiamento chiuso convenzionale, questa struttura lascia esposta parte della camera interna, il che può semplificare l'installazione, l'ispezione, la regolazione o lo spostamento del componente accoppiato.
La sezione superiore è formata come uno stelo cilindrico più stretto collegato al corpo principale tramite un profilo di transizione graduale. A seconda del montaggio del cliente, quest'area può fungere da albero di posizionamento, sezione di collegamento o diametro di riferimento. La transizione tra lo stelo e il corpo più grande richiede un controllo della lavorazione stabile per mantenere la concentricità ed evitare inutili concentrazioni di stress.
Il corpo principale contiene una sostanziale finestra aperta che si estende nella cavità interna. La produzione di questa caratteristica richiede generalmente tornitura e fresatura coordinate piuttosto che la semplice tornitura esterna. I raggi degli angoli interni, lo spessore della parete, la larghezza dell'apertura e la restante sezione di supporto devono quindi essere controllati in base al carico meccanico e alla distanza delle parti accoppiate specificati nel disegno.
All'estremità inferiore, una superficie di montaggio lavorata e un foro centrale forniscono un ulteriore riferimento di assemblaggio.Xiamen Xiangxing Xin Industria e Commercio Co., Ltd.può stabilire l'ispezione attorno all'effettiva catena funzionale della parte, inclusi diametro dello stelo, concentricità del corpo, posizione della cavità, posizione del foro di montaggio e faccia di riferimento inferiore, anziché trattare ogni superficie non funzionale con lo stesso requisito di tolleranza.
Per prototipi in piccoli volumi o produzioni ripetute, l'alloggiamento cilindrico con lato aperto lavorato a CNC di precisione può essere prodotto con diversi gradi di metallo e fornito con finitura superficiale adeguata in base all'ambiente operativo del cliente, ai requisiti dimensionali e al processo di assemblaggio a valle.
| Parametro | Dettagli |
| Nome del prodotto | Alloggiamento cilindrico a lato aperto lavorato a CNC di precisione |
| Marca | Xiangxing Xin |
| Tipo di produzione | Lavorazione OEM basata su disegno |
| Processo principale | Tornitura CNC + Fresatura CNC |
| Struttura | Alloggiamento cilindrico sul lato aperto |
| Caratteristiche principali | Finestra laterale/cavità interna/stelo superiore/supporto inferiore |

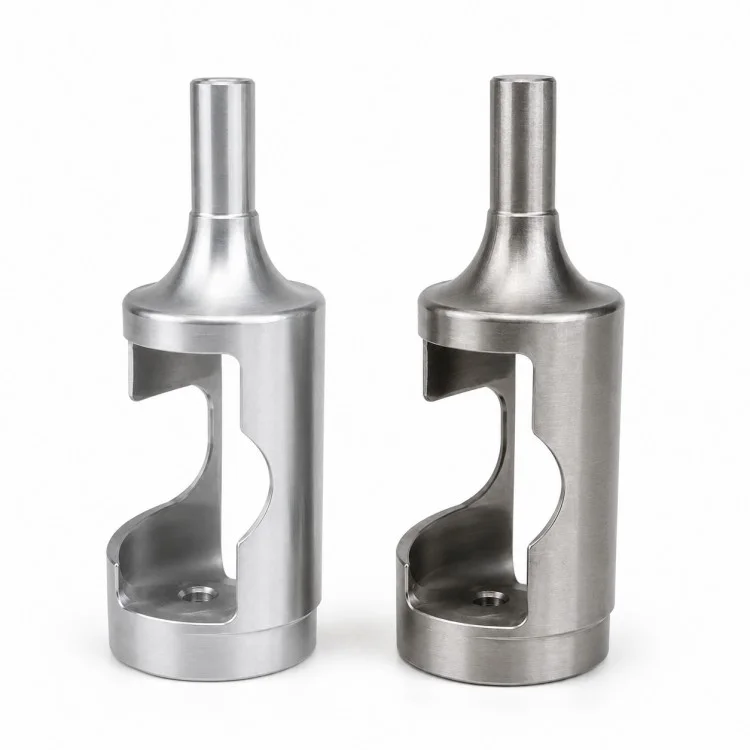

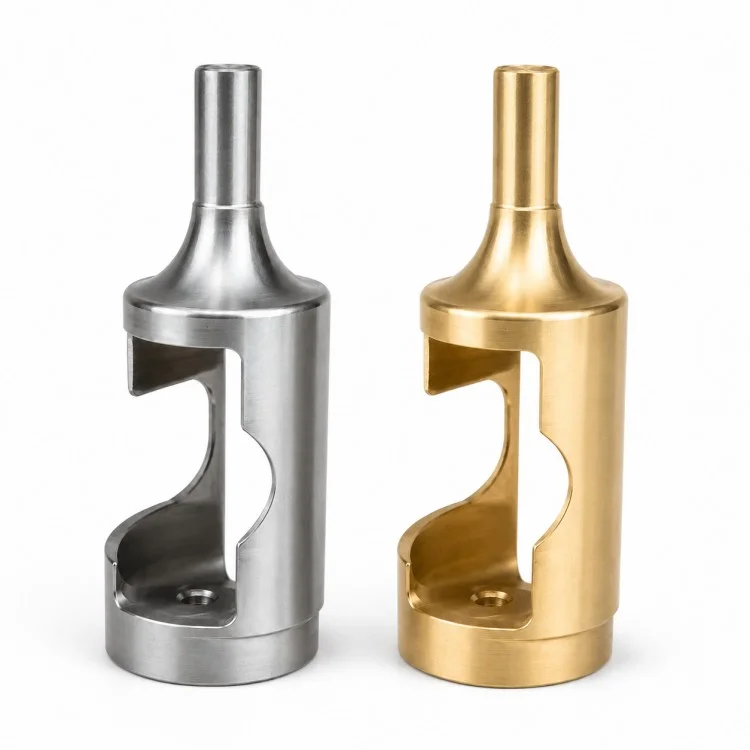

| Materiale | Alluminio, acciaio inossidabile, acciaio al carbonio, acciaio legato, ottone, rame, ecc. |
| Tolleranza generale | Tipicamente ±0,01 mm |
| Tolleranza critica | ±0,005–0,002 mm possono essere valutati in base alla struttura |
| Rugosità superficiale | Ra3,2 / Ra1,6 / Ra0,8 / Ra0,4 |

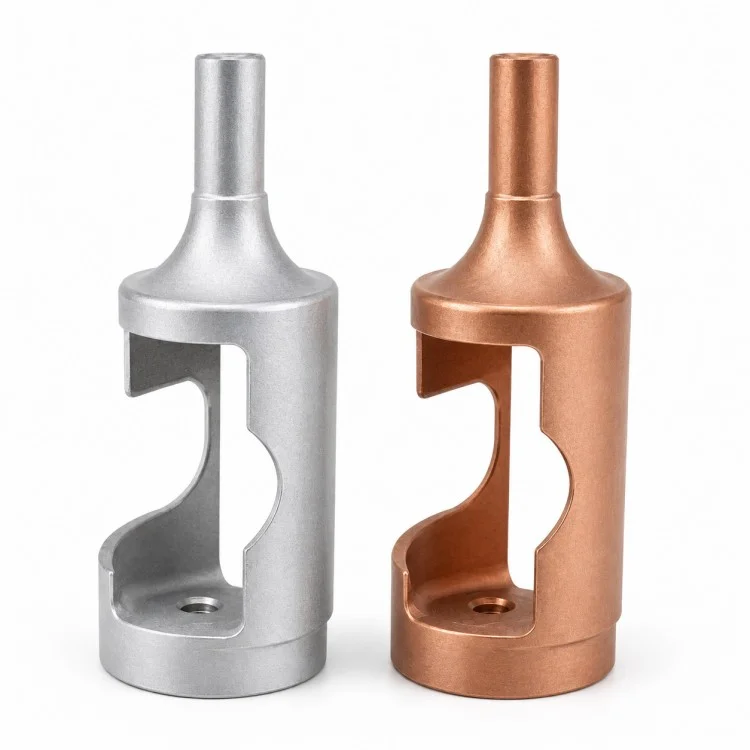

| Trattamento superficiale | Anodizzazione, placcatura, passivazione, ossido nero, PVD o come richiesto |
| Formati di disegno | PDF, DWG/DXF, STEP/IGES, SolidWorks |
| MOQ | 1 pezzo |
| Tempi di consegna del campione | Tipicamente 3–5 giorni |
| Tempi di consegna del lotto | Tipicamente 10-15 giorni |

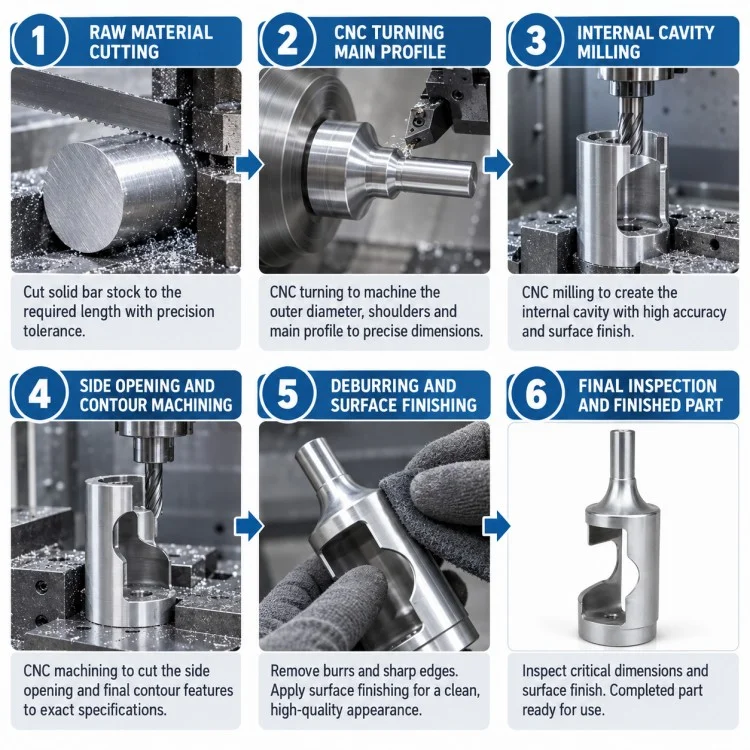

Il diametro esterno, lo stelo superiore, la base inferiore e le principali sezioni di riferimento concentriche possono essere innanzitutto stabiliti mediante tornitura CNC. Queste caratteristiche forniscono riferimenti stabili per la successiva fresatura.
La grande apertura laterale richiede la fresatura dopo aver stabilito la geometria cilindrica di base. L'accesso all'utensile, il raggio dell'angolo e lo spessore rimanente della parete devono essere pianificati insieme per evitare di indebolire il lato di supporto dell'alloggiamento.
La cavità interna esposta contiene superfici curve e incassate che possono richiedere una lavorazione multidirezionale a seconda del disegno finale. La lunghezza e la rigidità dell'utensile sono importanti quando si lavorano aree interne più profonde.
Il foro di montaggio inferiore e la superficie di accoppiamento possono essere rifiniti in base alla relazione di posizione richiesta con l'asse del corpo principale.
Le dimensioni critiche vengono controllate in base alla loro funzione di assemblaggio, in particolare i diametri concentrici, la posizione della cavità, la larghezza dell'apertura, lo spessore delle pareti e i riferimenti di montaggio.
| Articolo | Alloggiamento lavorato sul lato aperto | Alloggiamento chiuso convenzionale |
| Accesso interno | Accesso diretto tramite apertura laterale | Limitato dopo l'assemblaggio |
| Visibilità dell'assieme | Migliore visibilità della parte interna | Meccanismo interno in gran parte coperto |
| Spazio di regolazione | Spazio per l'accesso/strumenti più semplice | Dipende dallo smontaggio |
| Struttura della parte | Corpo aperto integrato | Corpo completamente chiuso |
| Difficoltà di lavorazione | Più alto a causa della cavità profonda e della finestra | Geometria esterna solitamente più semplice |
| Riduzione del peso | Materiale rimosso dall'area aperta | Generalmente più pesante per la stessa busta |
| Supporto strutturale | Concentrato sulla sezione di muro rimanente | Distribuito su tutta la circonferenza |
| Flessibilità dell'applicazione | Adatto per meccanismi OEM speciali | Adatto per funzioni di custodia convenzionali |
SÌ. La larghezza dell'apertura, l'altezza, il raggio interno e lo spessore rimanente della parete possono essere realizzati secondo il disegno del cliente.
SÌ. Quando le dimensioni e la geometria del materiale lo consentono, il componente può essere lavorato da un unico pezzo, contribuendo a ridurre le interfacce di assemblaggio e a mantenere la coerenza della posizione.
Il materiale deve essere selezionato in base al carico, all'ambiente corrosivo, al peso e ai requisiti di accoppiamento. Alluminio, acciaio inossidabile, acciaio al carbonio/legato e ottone sono opzioni comuni.
SÌ. Il MOQ può iniziare da 1 pezzo per la verifica del prototipo.
I termini di pagamento sono confermati in base al valore dell'ordine, alla quantità e alla fase di collaborazione e saranno indicati nel preventivo o nella fattura proforma. Possiamo valutare i requisiti di pagamento della tua azienda e siamo relativamente flessibili a questo riguardo.
Se riscontri problemi di dimensionamento o produzione dopo aver ricevuto la merce, fornisci foto, registrazioni delle misurazioni o risultati delle ispezioni. Il nostro staff tecnico verificherà i problemi facendo riferimento ai disegni, ai registri di produzione e ai dati di ispezione e fornirà una risposta al più presto entro 2 ore, dopodiché discuteremo una soluzione adeguata.
I file STEP o SolidWorks sono utili per la revisione della geometria, mentre i disegni PDF o DWG/DXF devono identificare chiaramente dimensioni, tolleranze, requisiti di materiale e superficie.
Xiamen Xiangxing Xin Industria e Commercio Co., Ltd.fornisce a Xiangxing Xin supporto diretto alla produzione di componenti complessi di alloggiamenti che combinano tornitura e fresatura anziché fare affidamento su strutture standard disponibili in commercio.

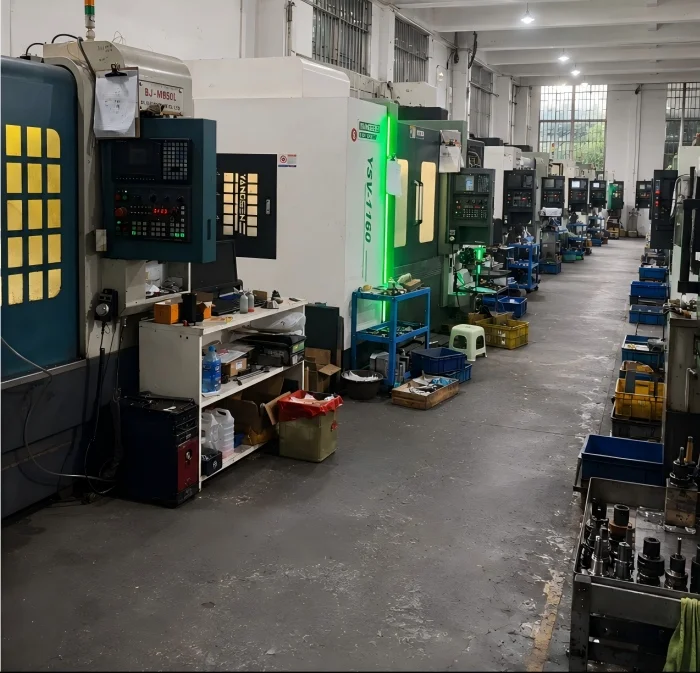

La fabbrica dispone di torni CNC e attrezzature di tornitura-fresatura per corpi cilindrici, alberi, spallamenti e caratteristiche di fresatura secondarie all'interno di un flusso di lavoro di produzione.
Per finestre aperte, cavità profonde, caratteristiche laterali o direzioni difficili di ingresso dell'utensile, la lavorazione multiasse offre più opzioni per la pianificazione del processo.
Produrre il corpo come un unico componente lavorato può ridurre i giunti saldati o i pezzi assemblati separati, il che è utile quando la coerenza posizionale è più importante della semplice riduzione del tempo di lavorazione.
Per l'alloggiamento cilindrico di precisione con lato aperto lavorato a CNC, l'ispezione può concentrarsi sulla relazione tra lo stelo superiore, il corpo cilindrico principale, la cavità interna e la caratteristica di montaggio inferiore, che sono più significativi per l'assemblaggio finale rispetto alle sole superfici cosmetiche.
Il MOQ parte da 1 pezzo, con tempi di consegna tipici del prototipo di 3–5 giorni e produzione in batch circa 10–15 giorni dopo il disegno e la conferma del processo.
