Xiamen Xiangxing Xin Industria e Commercio Co., Ltd.fornisce alberi mandrino personalizzati basati su disegni 2D, modelli 3D e campioni fisici per macchine utensili, apparecchiature di automazione, gruppi rotanti, sistemi di trasmissione e altre applicazioni meccaniche di precisione.
| Articolo | Personalizzazione |
| Materiale | Secondo il disegno e le condizioni di lavoro |
| Diametro dell'albero | Personalizzato |
| Lunghezza totale | Personalizzato |
| Struttura dell'albero | Profili diritti, gradinati, con spallamento, filettati o speciali |
| Lavorazione | Tornitura, fresatura, rettifica, foratura e filettatura CNC |
| Caratteristiche principali | Sedi dei cuscinetti, filettature, scanalature, sedi per chiavetta e superfici di posizionamento |
| Tolleranza | Secondo i disegni tecnici approvati |
| Finitura superficiale | Secondo i requisiti funzionali e applicativi |
| Tipologia di produzione | Prototipo, piccoli lotti e produzione ripetuta |
Per i componenti dell'albero con diversi diametri di accoppiamento o posizioni dei cuscinetti, le relazioni dimensionali e i riferimenti di lavorazione vengono rivisti prima della produzione per supportare un assemblaggio stabile.

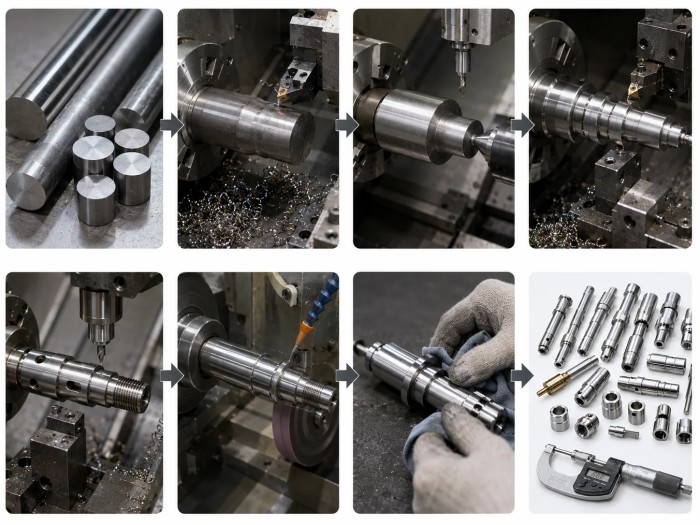

La produzione degli alberi mandrino normalmente inizia con la revisione del disegno e la conferma del materiale. Il percorso di lavorazione viene quindi pianificato in base ai diametri critici, alle sedi dei cuscinetti, agli spallamenti, alle filettature, alle scanalature e ad altre aree funzionali.
1. Preparazione e taglio della materia prima
2. Tornitura CNC di sgrossatura
3. Preparazione del punto di riferimento e del centro
4. Lavorazione del diametro a gradini e dello spallamento
5. Lavorazione di filetti, scanalature, sedi per chiavetta o fori
6. Tornitura o rettifica di precisione quando richiesto
7. Sbavatura e finitura superficiale
8. Controllo dimensionale e visivo finale
Per le applicazioni che richiedono diverse superfici funzionali coassiali, la sequenza di lavorazione e la strategia di impostazione sono organizzate per aiutare a mantenere le relazioni di posizione tra le aree critiche.
Rispetto agli alberi standard disponibili in commercio, i componenti del mandrino personalizzati offrono una maggiore flessibilità per diametri speciali, strutture a gradini, posizioni dei cuscinetti, interfacce di montaggio e caratteristiche di connessione specifiche dell'apparecchiatura.
| Confronto | Albero standard | Albero CNC personalizzato |
| Dimensioni | Specifiche fisse | Prodotto secondo i disegni |
| Profilo dell'albero | Principalmente standard | Disponibili profili a gradini e speciali |
| Posizioni dei cuscinetti | Standardizzato | Personalizzato in base alle esigenze di assemblaggio |
| Filettature e scanalature | Opzioni limitate | Lavorato secondo disegno |
| Modifiche ingegneristiche | Meno flessibile | Più facile da regolare dai disegni aggiornati |
| Applicazione | Uso generale | Specifico per l'attrezzatura |
SÌ. Diametro, lunghezza, sezioni a gradini, spallamenti, filettature, scanalature e elementi di posizionamento possono essere realizzati secondo il disegno approvato.
SÌ. Le aree critiche di supporto e accoppiamento possono essere lavorate in base ai requisiti dimensionali e superficiali specificati.
SÌ. È possibile organizzare la produzione di prototipi e piccoli lotti prima di ripetere la produzione.
SÌ. I requisiti relativi ai materiali e alla successiva lavorazione possono essere esaminati in base al disegno e alle effettive condizioni di lavoro.
Fornire il disegno o il modello 3D, il materiale, la quantità, le tolleranze critiche, i requisiti della superficie, i requisiti del trattamento termico, se applicabili, e gli standard di ispezione. Per l'approvvigionamento ripetuto di alberi mandrino, anche le informazioni sulle posizioni dei cuscinetti, sull'assemblaggio rotazionale e sulle superfici di accoppiamento critiche sono utili per la valutazione del processo.
| Capacità di fabbrica | Valore per gli acquirenti |
| Personalizzazione ingegneristica | Soluzioni di lavorazione basate su disegni e reali esigenze di assemblaggio |
| Lavorazione CNC multiasse | Capacità di tornitura, fresatura, tornitura-fresatura, 3 assi, 4 assi e 5 assi |
| Lavorazione di alberi di precisione | Supporto per diametri a gradini, sedi dei cuscinetti, filettature e caratteristiche di posizionamento |
| Dal prototipo alla produzione | Verifica di campioni, piccoli lotti e produzione ripetuta |
| Pianificazione dei processi | Dati di lavorazione e sequenze di processo revisionati prima della produzione |
| Ispezione basata su disegni | Dimensioni critiche e aree funzionali controllate secondo i requisiti approvati |
| Flessibilità dei materiali | Materiali selezionati in base a resistenza, usura e condizioni di applicazione |
| Supporto tecnico diretto | Comunicazione più rapida durante la revisione dei disegni e il follow-up della produzione |
